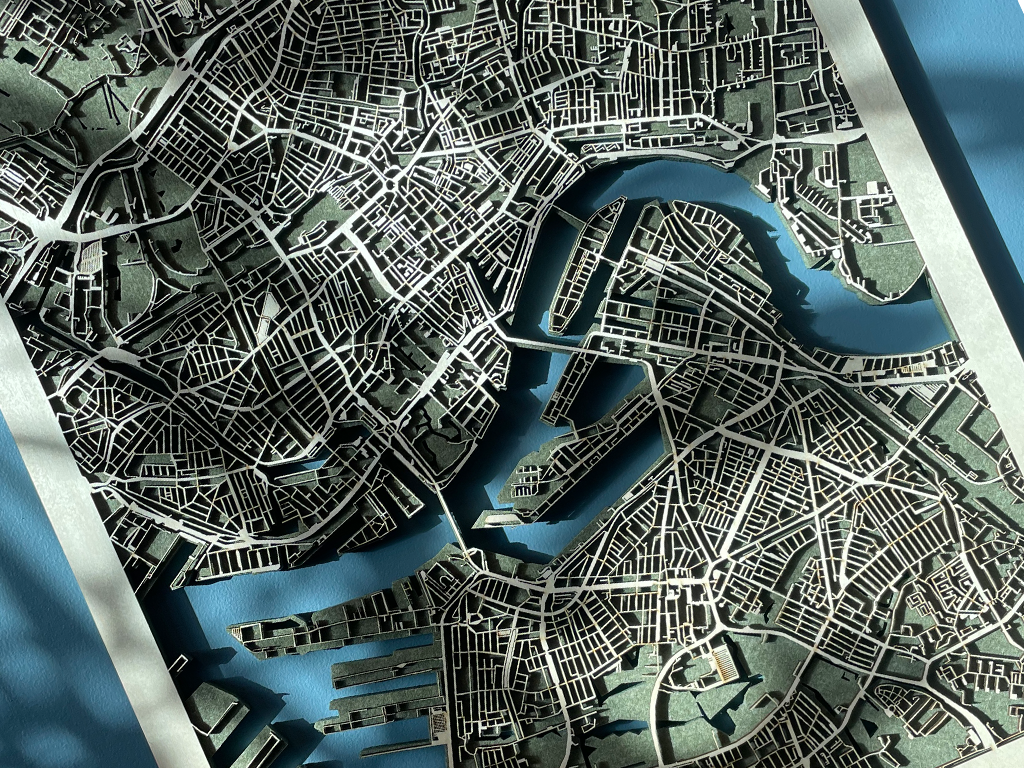

Vuoi tagliare o incidere al laser una mappa della città? Allora hai bisogno di un disegno di progetto. Fortunatamente, non è necessario ricalcare gli screenshot di Google Maps! Con il software gratuito QGIS puoi recuperare i dati cartografici da OpenStreetMap ed esportarli come SVG, pronto per essere rifinito in Illustrator per il laser.
In questo tutorial imparerai passo dopo passo come farlo.
Di cosa hai bisogno?
- QGIS (gratuito, open-source)
- Programma di disegno vettoriale, come Adobe Illustrator o Inkscape
- Google Maps
- Un'idea di design
Passo 1: Scegli la tua area
Cerca prima su Google Maps l'area che vuoi utilizzare. Pensa alla riconoscibilità: assicurati che ci siano abbastanza punti di riferimento, come acqua, grandi strade o un caratteristico schema stradale.
Passo 2: Installa QGIS
Scarica e installa QGIS. Questo è un programma GIS gratuito e open-source con cui puoi recuperare ed elaborare dati cartografici geografici.
Passo 3: Installa il plugin QuickOSM
Apri QGIS e vai nel menu in alto su Plugin > Gestisci Plugin. Cerca QuickOSM e clicca su Installa Plugin. Questo plugin recupera i dati da OpenStreetMap.
Trovi il plugin anche tramite questo link.
Passo 4: Carica il livello mappa OpenStreetMap
Nel pannello Browser (a sinistra) cerca XYZ Tiles e fai doppio click su OpenStreetMap. La mappa verrà ora caricata come livello di sfondo.
Passo 5: Naviga nella tua area
Fai zoom sull'area che vuoi esportare scorrendo sulla mappa. Vai al luogo che vuoi creare.
Passo 6: Apri QuickOSM
Nel menu in alto vai al plugin QuickOSM e aprilo.
Passo 7: Recupera i dati cartografici
Seleziona il preset Urban in QuickOSM. Cambia la selezione della posizione in Canvas Extent (questo esporta ciò che è attualmente visibile sul tuo schermo). Clicca su Run Preset. QGIS ora caricherà le strade, i corpi idrici e altri elementi come livelli separati.
Passo 8: Nascondi i nomi delle strade
Seleziona un livello con i nomi delle strade e apri il pannello Opzioni etichettatura livello. Imposta l'opzione su No Labels invece di Single Labels. Ripeti questa operazione per ogni livello con etichette.
Passo 9: Disattiva i livelli non necessari
Vai al pannello Livelli e disattiva i livelli OpenStreetMap (la mappa di sfondo) e Buildings. In questo modo ti rimarranno solo le strade e l'acqua.
Passo 10: Crea un Layout di Stampa
Premi Ctrl+P per aprire un nuovo Layout di Stampa. Nella barra laterale clicca su Aggiungi Mappa e disegna un riquadro sulla pagina per inserire la mappa.
Passo 11: Imposta il formato della pagina
Clicca con il tasto destro sul canvas e scegli Proprietà Pagina. Imposta la dimensione della pagina sul formato del tuo prodotto finale, ad esempio 300 × 400 mm per una mappa da parete standard.
Passo 12: Posiziona la mappa
Usa la funzione Sposta Contenuto per spostare la mappa finché la parte desiderata non rientra esattamente nei margini della pagina. Assicurati che i bordi della mappa siano allineati con il bordo della pagina.
Passo 13: Esporta come SVG
In alto clicca su Esporta come SVG. Spunta le seguenti opzioni:
- Always export as vectors
- Crop to Content
Clicca su Salva per salvare il file.
Passo 14: Apri il file SVG in Adobe Illustrator
Apri il file SVG esportato in Adobe Illustrator, Inkscape o un altro programma vettoriale. Vedrai ora la mappa come forme vettoriali che puoi modificare.
Nei prossimi passi continueremo con Adobe Illustrator. Se usi un altro programma, gli strumenti avranno un nome diverso, ma il principio rimane lo stesso.
Passo 15: Crea un tracciato composto e imposta il colore
Seleziona tutte le parti della mappa e creane un Tracciato Composto (Oggetto > Tracciato Composto > Crea). Assegna poi alle linee il colore corretto per la tua tagliatrice laser, in modo da distinguere tra incisione e taglio.
Passo 16: Rimuovi ciò che cade fuori dal bordo
Disegna un rettangolo delle dimensioni della tua mappa. Seleziona tutte le linee, apri lo strumento Costruttore di forme (Maiusc+M), tieni premuto Alt e trascina sulle linee che cadono fuori dal rettangolo. Verranno così rimosse.
Passo 17: Dai alle strade una larghezza
Nel file SVG le strade sono linee sottili. Per poterle tagliare o incidere, devono essere convertite in forme. Seleziona le linee stradali e vai su Oggetto > Tracciato > Scostamento tracciato. Usa un offset in modo che le strade diventino larghe almeno 2 mm. I dettagli stretti sono fragili dopo il taglio, quindi strade più larghe renderanno la tua mappa più robusta.
Passo 18: Pulisci il disegno
Controlla il file per linee duplicate e tracciati sovrapposti. Rimuovi gli elementi in eccesso. Un disegno pulito previene problemi nel taglio laser.
Passo 19: Salva
Salva il tuo disegno in un formato adatto per la tua tagliatrice laser. Non hai ancora deciso quale sia il miglior software per il taglio laser? Allora potresti trovare interessante la nostra recensione onesta di Lightburn, leggi qui la recensione.
Consigli di design per un bel risultato
Riconoscibilità. Scegli un taglio in cui le persone riconoscano immediatamente l'area. L'acqua, come canali e fiumi, aiuta enormemente in questo, è unica per ogni città e offre rapidamente un orientamento.
Gerarchia visiva. Rendi le strade principali chiaramente più larghe delle strade secondarie. Questo renderà la mappa più leggibile e più bella da vedere.
Larghezza minima. Mantieni le strade larghe almeno 2 mm per legno e metacrilato. Per materiali più morbidi come il feltro PET, si consiglia un minimo di 4 mm.
Fai prima un test piccolo. Fai un taglio di prova di una piccola parte prima di tagliare l'intera lastra. In questo modo controlli se i dettagli sono abbastanza robusti.
Domande frequenti
Posso usare Inkscape invece di Adobe Illustrator?
Sì, Inkscape è un'alternativa gratuita che supporta pienamente i file SVG. I nomi degli strumenti a volte differiscono, ma i passaggi sono simili. Ad esempio, "Offset Path" in Inkscape si chiama "Ingrandisci/Riduci tracciato" (tramite Tracciato > Ingrandisci/Riduci).
Quale materiale è più adatto per una mappa della città tagliata al laser?
Compensato di betulla da 3 mm è una scelta popolare per la sua robustezza e alta qualità. MDF nero viene utilizzato per un aspetto grafico. Il feltro PET offre anche un'immediata insonorizzazione acustica nel tuo spazio.
Quanto grande posso fare la mia mappa della città?
Dipende dal formato del materiale del tuo letto laser e dal livello di dettaglio della tua mappa. Un formato molto usato è 300 x 400 mm. Assicurati che le strade non siano più strette di 2 mm, anche così sono già piuttosto fragili.
Il mio file SVG appare disordinato in Illustrator, cosa faccio?
Questo è spesso dovuto a linee duplicate o tracciati sovrapposti che QGIS esporta. In Illustrator, usa la funzione "Unisci" o rimuovi i duplicati manualmente. Un file pulito è cruciale per un buon taglio, altrimenti il laser passerà più volte sulla stessa linea.
Posso usare i dati OpenStreetMap a fini commerciali?
OpenStreetMap è coperta dalla Open Database License (ODbL). Puoi utilizzare liberamente i dati, anche per prodotti commerciali, a condizione che tu menzioni la fonte (ad es. "© OpenStreetMap contributors") e condivida i dataset derivati sotto la stessa licenza. Per la vendita di prodotti fisici come le mappe si applica una regolamentazione leggermente più flessibile, consulta le informazioni ufficiali sulla licenza OSM per le condizioni attuali.
