Come trasformare un disegno al tratto in un design a strati per il taglio laser?
Lo abbiamo chiesto a Rodolfo di Lekky Studio. In questo articolo, Rodolfo ti guiderà attraverso il suo processo e ti insegnerà come progettare e realizzare tu stesso una lampada in legno con il tuo laser.
In questo blog, ti mostrerò come trasformo un'illustrazione piatta in una lampada da parete 3D a strati. Ti accompagnerò passo dopo passo attraverso il processo di progettazione, la preparazione per il laser e l'assemblaggio finale. Ciò che trovo fantastico di questo progetto è che con un design intelligente crei una lampada funzionale con profondità e carattere.
Nel mio studio utilizzo un laser CO₂ Aeon da 100W, ma qualsiasi tagliatrice laser in grado di tagliare il compensato è adatta per questo progetto. Ti consiglio di usare un legno chiaro, come il compensato di tiglio di 4 mm di spessore.
L'idea: un tatuaggio come ispirazione
Immagini di ispirazione raccolte di modelli di rondini
Ogni design inizia con un'idea. Mi piace guardare la cultura del tatuaggio e per questa lampada mi sono lasciato ispirare dalla riconoscibile rondine. Questo simbolo è riconosciuto da tutti; in passato, era indossato dai marinai come distintivo d'onore: una rondine significava che chi la indossava aveva percorso 5.000 miglia nautiche, due rappresentavano 10.000 miglia nautiche.
Io stesso non sono un marinaio, ma questa cultura marinara mi affascina perché ho trascorso gran parte della mia vita nei dintorni del Mar dei Caraibi. Ora vivo a Hengelo e questa rondine mi ricorda il lungo viaggio e le esperienze che mi hanno portato dove sono oggi.
Oltre a questo significato personale, la forma della rondine è forte e riconoscibile. È un disegno al tratto, ma ti mostrerò come trasformarlo in un design a strati.
Fin dall'inizio, l'obiettivo non era creare una decorazione piatta, ma un oggetto che avesse già una profondità sufficiente anche senza illuminazione. Combinando più strati si crea un design che cambia non appena la lampada viene accesa.
Passo 1: Schizzi su carta
Primi schizzi tecnici per il supporto della lampada su carta
Prima di mettermi al computer, elaboro le mie idee su carta. In questa foto puoi vedere i primi schizzi tecnici del supporto della lampada sul retro.
Lo sviluppo di questa costruzione ha richiesto parecchio tempo all'inizio. Ho realizzato diversi prototipi in cartone per verificare che tutti i componenti si incastrassero correttamente.
Devi tenere conto dello spessore del materiale, in questo caso compensato di tiglio da 4 mm, e di uno spazio sufficiente per il portalampada e l'assemblaggio. Uso questo materiale da anni e l'ho apprezzato sempre di più. È leggero, il che è importante per una lampada da parete composta da più strati che alla fine verrà appesa al muro.
Inoltre, il compensato di tiglio ha una struttura naturale del legno che rimane visibile nel risultato finale. Il colore beige chiaro funziona splendidamente come base per la vernice, ma ha anche un bell'aspetto se lasci alcune parti non trattate o le rifinisci con mordente per legno. È un materiale versatile e, inoltre, molto facile da tagliare con un laser.
Testando prima, eviti errori inutili durante il taglio laser.
Passo 2: Elaborazione digitale in Adobe Illustrator
Ricalcare il disegno in Adobe Illustrator
Quando lo schizzo è definitivo, gli faccio una foto con il mio telefono e lo elaboro digitalmente in Adobe Illustrator.
Con l'aiuto dello Strumento Penna, ridisegno tutte le linee come vettori. Questo richiede un po' di pratica all'inizio, ma offre il controllo completo sulla forma e rende il design adatto alla produzione.
Creare lo strato posteriore in Adobe Illustrator
Per lo strato posteriore, creo una copia della rondine e le do un contorno più spesso. Quindi, trasformo questo contorno in un'unica forma vettoriale chiusa tramite Oggetto > Espandi e unisco le parti con Pathfinder > Unifica. Dopo aver rimosso le forme interne rimanenti, si crea una lastra posteriore solida.
Personalmente, esporto il design come PDF prima di importarlo nel software laser. SVG funziona bene, ma personalmente trovo il PDF leggermente più consistente durante l'importazione.
Passo 3: Preparazione in LightBurn
Assegnare colori diversi al file laser in LightBurn
Non appena il design è pronto, importo il file in LightBurn e associo diverse impostazioni a diversi colori.
Per questo progetto, utilizzo un laser CO₂ da 100W e compensato di tiglio da 4 mm.
Le impostazioni sono le seguenti:
- Linee rosa (taglio): velocità 20, potenza 60.
- Linee verdi (marcatura): velocità 400, potenza 10.
Le linee verdi vengono utilizzate come marcature di posizionamento sul retro della rondine. In questo modo, so esattamente dove posizionare il portalampada durante l'incollaggio.
Sulle parti ritagliate vedi anche un piccolo foro rettangolare. Questo ha due funzioni: aiuta a posizionare con precisione la struttura posteriore e, allo stesso tempo, forma un incastro a tenone e mortasa che aggiunge ulteriore robustezza all'insieme.
Prima che la macchina parta, controllo sempre un'ultima volta la messa a fuoco, la posizione del materiale e il punto di partenza scelto.
La lastra posteriore della lampada a rondine viene tagliata nella tagliatrice laser
La lastra posteriore ritagliata, con incisioni e il foro rettangolare, assicurano che tutto possa essere posizionato con estrema precisione.
Passo 4: Finitura con il colore
Questi colori ho usato per la lampada
Dopo il taglio, i diversi componenti vengono rifiniti con vernice spray. Per questo progetto, uso bombolette spray di Montana Colors.
Mi piace lavorare con queste vernici perché hanno un'eccellente copertura, specialmente su superfici porose come il legno. Inoltre, si asciugano rapidamente, permettendoti di lavorare in modo efficiente senza lunghe attese tra i diversi strati. Ho anche avuto buone esperienze con la durabilità della vernice.
Ciò che personalmente trovo forse più gradevole è l'enorme scelta di colori. L'assortimento sembra quasi infinito, permettendomi di trovare quasi sempre esattamente il colore giusto per un design.
Per questa lampada ho scelto una combinazione di nero opaco, un profondo colore blu-verde e rosso vivo. Alcuni componenti vengono lasciati volutamente non trattati in modo che la struttura naturale del legno rimanga visibile.
La combinazione di vernice, venatura del legno e bordi laser scuri crea un contrasto interessante e conferisce al design una profondità aggiuntiva.
Verniciare i componenti di nero con la bomboletta spray
Passo 5: Costruire la struttura
Assemblare il supporto della lampada
Il supporto posteriore è costituito da diverse parti separate che insieme formano una struttura robusta per il portalampada e la lampada.
Per l'assemblaggio, uso la colla cianoacrilica. Nel corso degli anni, è diventata la mia colla preferita per questo tipo di progetti grazie alla sua adesione molto forte e al rapido tempo di asciugatura.
In passato usavo principalmente colla per legno, che è ancora un'ottima scelta, ma notavo che impiegavo molto tempo ad aspettare che tutto fosse completamente asciutto. Con il cianoacrilato, posso continuare a lavorare quasi immediatamente. Questo rende il processo più efficiente e aiuta a completare i progetti più velocemente.
Questa colla richiede però cautela. Alcune varianti sono molto liquide e possono finire facilmente in posti dove non le vuoi.
L'ho imparato da solo nel corso degli anni. Ho danneggiato tavoli, sedie e pavimenti più di una volta per aver usato una protezione insufficiente. Per questo, oggi lavoro sempre su cartone o su un altro materiale usa e getta che può sporcarsi o danneggiarsi. Proprio come nella pittura, lavorare con cura qui previene molti problemi in seguito.
Un perno sporge in modo che il supporto possa essere allineato perfettamente durante il montaggio
Durante l'assemblaggio, vedi che uno dei collegamenti trasversali in legno sporge leggermente. Questo perno si inserisce esattamente nel foro rettangolare della rondine e assicura che la struttura si allinei automaticamente nella posizione corretta.
Successivamente, gli strati colorati sulla parte anteriore vengono incollati uno per uno fino a quando il design completo è assemblato.
Risultato

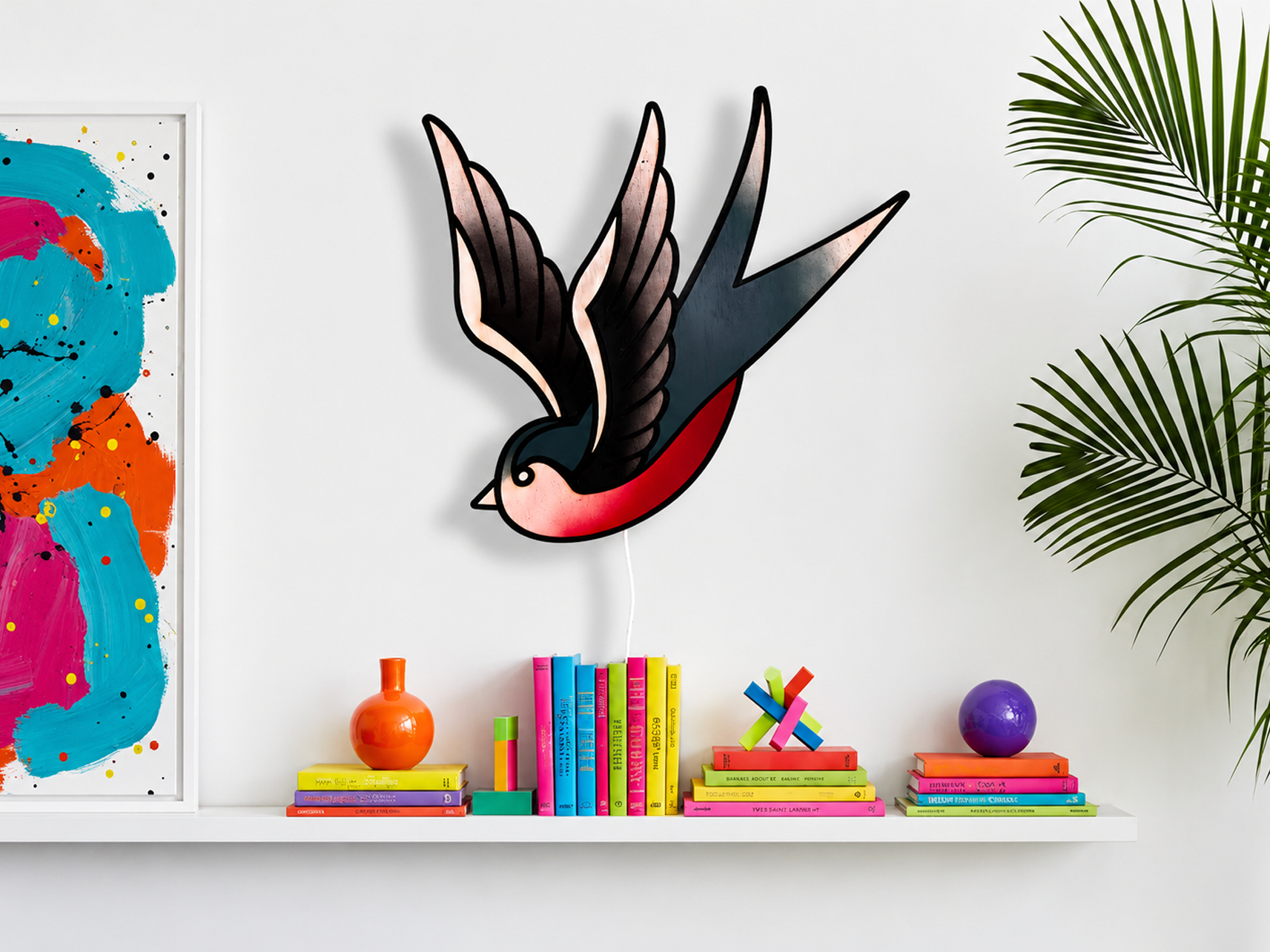

La lampada ispirata al tatuaggio della rondine è pronta
Quando la lampada è completamente assemblata, la struttura posteriore forma una base solida per il portalampada E14 e l'intero oggetto è pronto per essere fissato al muro.
Grazie alla costruzione a più strati, si crea un chiaro effetto di profondità sia di giorno che di sera. Non appena l'illuminazione viene accesa, le ombre e i diversi livelli si rafforzano a vicenda, conferendo al design una dimensione extra.
Speriamo che questo processo ti dia una buona idea di come trasformare un'illustrazione semplice in un prodotto finale funzionale e stratificato.
Sei curioso di vedere altri progetti o vuoi seguire il mio metodo di lavoro? Dai pure un'occhiata al mio Instagram @Lekkystudio o al mio sito web lekkystudio.com.
Siamo fan dei design di Lekky Studio da tempo e ci ha fatto molto piacere dare un'occhiata dietro le quinte. Speriamo che questo tutorial ti abbia ispirato a metterti all'opera tu stesso!
