Disegnare con la luce. Questo è, in una frase, ciò che fa un pannello edge-lit. Incidi un design su metacrilato trasparente, posizioni una striscia LED lungo il bordo, e improvvisamente si illumina esattamente ciò che hai disegnato. Il resto della lastra rimane trasparente, facendo sì che il tuo design sembri fluttuare.
Illumina il tuo logo, illustrazione o testo, oppure crea pannelli personalizzati per i clienti. Un prodotto magnifico da creare e mostrare. Hai una tagliatrice laser in grado di tagliare il metacrilato? Allora puoi facilmente realizzare un pannello edge-lit da solo.
In questo blog leggerai come funziona l'edge-lit, come puoi realizzarne uno tu stesso e come reagiscono i diversi materiali. In fondo troverai anche tutorial ispiratori di altri maker.
Perché questo è il progetto laser perfetto?
I laser sono ideali per la creazione di pannelli edge-lit. Puoi ottenere un effetto luminoso anche graffiando, disegnando con un pennarello o fresando, ma in quel caso la tecnica determinerà sempre l'aspetto del tuo pannello. Il taglio laser è il modo migliore per ottenere una rappresentazione esatta e dettagliata del tuo design con un risultato pulito e chiaro.
Che cos'è il metacrilato edge-lit?
Edge-lit significa letteralmente illuminato dal bordo. Il principio è semplice ma efficace: posizioni una striscia LED sul lato di una lastra di metacrilato trasparente.
La luce viaggia attraverso il materiale e si rifrange su incisioni e bordi, facendo sì che proprio quelle parti si illuminino. Il resto della lastra rimane trasparente.
Puoi lavorare anche con più lastre. Posiziona sotto ogni lastra una striscia LED propria e controllale separatamente. La luce rimane all'interno del proprio strato, permettendoti di lavorare con diversi colori o livelli.
Il risultato è un'immagine luminosa fluttuante con un aspetto moderno, quasi futuristico. Grazie alla precisione del taglio laser, puoi rendere perfettamente visibili anche i più piccoli dettagli.
Questo è ciò che ti serve
-
Design
-
Lastra di metacrilato
-
Supporto con luce LED
-
Tagliatrice laser che può tagliare il metacrilato
Design
Con un design semplice farai subito una grande impressione. Pensa a un logo, un'illustrazione o un cartello. Gioca con i diversi effetti delle incisioni lineari e delle incisioni a riempimento: le linee danno un effetto chiaro e scintillante, mentre le incisioni a riempimento ottengono una luce più morbida.
Vedi anche la nostra infografica in fondo a questo blog per un buon esempio.
Lastra di metacrilato
Il metacrilato è perfetto per il taglio laser. La scelta standard è il metacrilato trasparente e incolore – trasparente, pulito e con un chiaro effetto luminoso. Abbiamo testato diversi tipi, scorri più in basso per vedere quali effetti producono.
Supporto con luce LED
Puoi acquistare un supporto online o crearne uno tu stesso. Il supporto determina quale spessore del materiale usi e come la luce colpisce la lastra.
Tagliatrice laser
Usa una tagliatrice laser CO₂ con potenza sufficiente per lo spessore della tua lastra.
I laser a diodo sono meno adatti a questo scopo, perché non riescono a tagliare bene il materiale.
Passo dopo passo: ecco come realizzarlo
Vuoi realizzare un pannello edge-lit? Segui questi passaggi per ottenere un magnifico risultato finale.
1. Progetta pensando alla luce
Mantieni il design semplice. L'effetto edge-lit crea già il fattore "wow".
Solitamente funziona bene lasciare un po' di spazio bianco intorno alla tua incisione, così sembra che il tuo disegno fluttui.
Nel tuo design puoi utilizzare incisioni lineari e incisioni a riempimento. Le linee sono nitide e chiare, le aree a riempimento danno una zona luminosa uniforme.
Per una distribuzione uniforme della luce, le forme rettangolari funzionano meglio.
Le sfere o altre forme sporgenti conducono la luce meno bene verso le estremità, il che può lasciare i bordi più scuri.
2. Scegli un supporto
Scegli un supporto con luce LED o creane uno tu stesso.
Fai molta attenzione allo spessore del materiale che il tuo supporto può gestire; la lastra deve essere salda e ben inserita nella fessura per un'illuminazione ottimale e una finitura pulita.
3. Taglio e incisione laser
Utilizza preferibilmente un laser CO₂ per tagliare e incidere il metacrilato. Nel nostro blog, scopri come trovare le migliori impostazioni per la tua macchina (link al blog).
Lavora con cura e usa, dove possibile, pellicola protettiva e guanti.
Ogni graffio o impronta digitale si illuminerà e distrarrà dal tuo design.
Incidi preferibilmente sul lato posteriore della lastra. Guarderai attraverso il materiale l'incisione, il che dona profondità e limita le riflessioni interne.
Se lavori con due pannelli con incisioni, specchia uno dei file.
Così una lastra avrà l'incisione sul davanti e l'altra sul retro, le incisioni saranno a contatto diretto e preverrai un indesiderato effetto specchio nella lastra.
4. Posiziona il pannello e goditi il risultato
Monta il tuo pannello nel supporto scelto e assicurati che il LED illumini direttamente il lato del metacrilato. Rimuovi la pellicola protettiva con attenzione e, preferibilmente, con i guanti, in modo che non rimangano tracce.
Accendi l'illuminazione e goditi il tuo pannello edge-lit!
Il nostro esempio: un'infografica interattiva

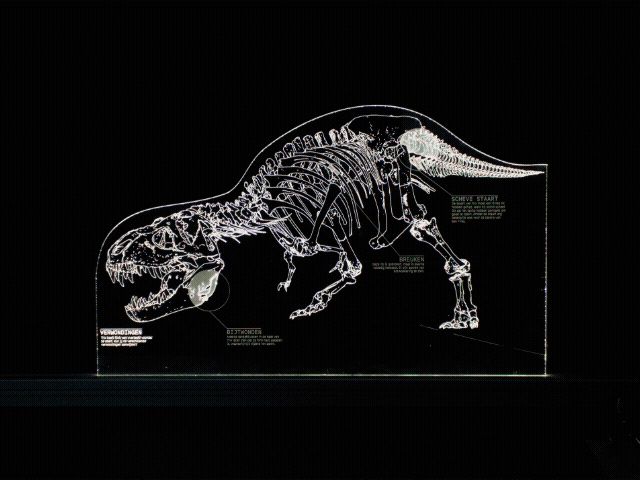

Per mostrarti tutto ciò che puoi fare con l'edge-lit, abbiamo creato un esempio con un'infografica dello scheletro del dinosauro Trix al Naturalis.
Lo scheletro è un disegno al tratto illuminato con luce LED bianca. Davanti c'è un secondo strato con incisioni a riempimento colorate. Con una console di mixaggio puoi mescolare i canali RGB e cambiare il colore dal verde al rosso o al viola.
Le incisioni a riempimento mostrano cosa c'è di speciale nello scheletro, così la storia dietro questo oggetto espositivo diventa chiara. Il pannello si adatta perfettamente a una sala espositiva buia, senza bloccare la vista o disturbare il progetto illuminotecnico.
Suggerimento: noi abbiamo specchiato i pannelli, in modo che le incisioni siano a contatto. Questo previene riflessioni indesiderate all'interno della lastra.
Scegliere il materiale giusto
Quale materiale usi per un pannello edge-lit? Abbiamo testato diversi tipi:
-
Metacrilato trasparente. Ideale per pannelli edge-lit. Il tuo disegno si illumina nitidamente mentre puoi guardare attraverso la lastra. Scegli 3 mm o più spesso, a seconda del tuo supporto.
-
Metacrilato fluorescente. Questo materiale emette già una leggera luce diurna. Adatto per illuminazione LED bianca. Preferisci non combinarlo con LED colorati, perché il colore del materiale prevarrà.
-
Metacrilato frost. Dà un bell'effetto luminoso diffuso e una morbida diffusione della luce. Solo, non puoi guardare attraverso.
-
Metacrilato a specchio e colorato. Meno adatto. Il metacrilato a specchio riflette la luce e perde così l'effetto luminoso. Il metacrilato colorato attenua la luce a causa dei pigmenti.
Guarda la collezione completa di metacrilato di Lasersheets
Ispirazione per il tuo prossimo progetto
Vuoi vedere come fanno gli altri? Queste risorse sono piene di consigli utili ed esempi:
YouTube: Creating a Custom Edge-Lit Sign: Tips & Tricks
Steve Makes Everything mostra passo dopo passo come progetta e monta il suo pannello.
LightBurn Forum: My first go at LED Edge Lit Acrylic
I maker condividono i loro primi tentativi, errori e soluzioni. Impara dalle loro esperienze.
Instructables: Laser Cut Edge-Lit Acrylic With Base
Una guida completa, inclusa la creazione di una base con striscia LED da solo.
Instructables: Lit-O-Pane (Full Color Edge-Lit Photo)
Una variante creativa in cui trasformi le foto in opere d'arte edge-lit colorate.
Pronto per iniziare?
Un pannello edge-lit è uno dei progetti laser più divertenti che puoi realizzare. Combina precisione tecnica con libertà creativa, e il risultato finale è sempre un colpo d'occhio.
Che tu stia creando un semplice logo o un'opera d'arte complessa a più strati, con il metacrilato giusto e un po' di sperimentazione, realizzerai qualcosa di cui sarai davvero fiero.
